Описание

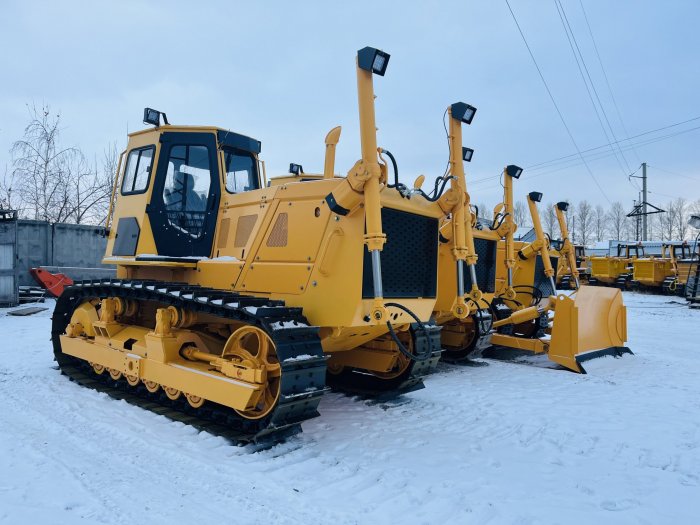

Бульдозер Б10МБ является болотоходной модификацией промышленного бульдозера типа Б10М (Б-10М) имеет 7-ми катковую тележеку с увеличенной колеей, башмаками шириной до 900 мм. Давление на грунт снижено до 0,031 МПа. Бульдозер предназначен для эффективного проведения работ в дорожном, промышленном и гидротехническом строительстве, в мелиорации и ирригации на грунтах с малой несущей способностью (болота, снежный покров, оттаявший мерзлый грунт и др.) при температурах окружающего воздуха от минус 50° С до плюс 40° С.
Бульдозер Б10МБ может быть оснащен системой прямого электростартерного пуска.
На бульдозере Б10МБ установлено бульдозерное оборудование с прямым отвалом (В4). Рыхлительное оборудование на этом бульдозере не применяется. Используют жесткое или маятниковое прицепные устройства. Усовершенствованное бульдозерное оборудование с улучшенными параметрами подъема и заглубления для болотоходного бульдозера предназначено для выполнения землеройных работ на грунтах с пониженной несущей способностью.
Двигатель
|
Модель |
Д180.121-1 |
|
Эксплуатационная мощность, кВт (л.с.) |
132 (180) |
|
Номинальная частота вращения коленчатого вала, об/мин |
1070 |
|
Запас крутящего момента, % |
25 |
|
Количество цилиндров, шт./Рабочий объем, л |
4/14,48 |
|
Диаметр цилиндров, мм/Ход поршня, мм |
150/205 |
|
Удельный расход топлива при экслуатационной мощности, г/кВт (ч/л.с.ч) |
218 (160) |
Ходовая система
|
Трехточечная подвеска с балансирной балкой с микроподрессориванием. |
|
|
Количество опорных катков с каждой стороны, шт. |
7 |
|
Ширина башмаков гусеницы, мм |
900 или 690 |
|
Количество башмаков гусеницы с каждой стороны, шт. |
45 |
|
Удельное давление на грунт, МПа |
0,03 или 0,042 |
Рама трактора
Удлинённая рама с усиленными лонжеронами коробчатого сечения, жесткий портал с вынесенными вперед точками крепления длинноходовых гидроцилиндров.
Трансмиссия
Трансмиссия - механическая или гидромеханическая
Гидромеханическая: трехскоростная реверсивная с трехколесным трансформатором и планетарной коробкой передач
Механическая: 8-ми скоростная
Механизм поворота: бортовые фрикционы с металлокерамическими дисками трения
Габаритные размеры трактора
|
Длина, мм |
4960 |
|
Ширина, мм |
3230 |
|
Высота, мм |
3075 |
|
Колея, мм |
2282 |
|
База, мм |
3225 |
|
Масса, кг |
18170 |
Основные размеры и параметры бульдозерного оборудования
|
Объем призмы волочения , куб.м |
5,3 |
|
Ширина отвала, мм |
4280 |
|
Высота отвала, мм |
1350 |
|
Максимальный подъем, мм |
1220 |
|
Максимальное заглубление, мм |
470 |
|
Регулировка угла резания, град |
10° |
|
Масса , кг |
2870 |
Габаритные размеры трактора с бульдозерным оборудованием
|
Высота, мм |
3145 |
|
|
Длина, мм |
6255 |
|
|
Ширина, мм |
4260 |
|
|
Масса, кг |
19560 |
|
